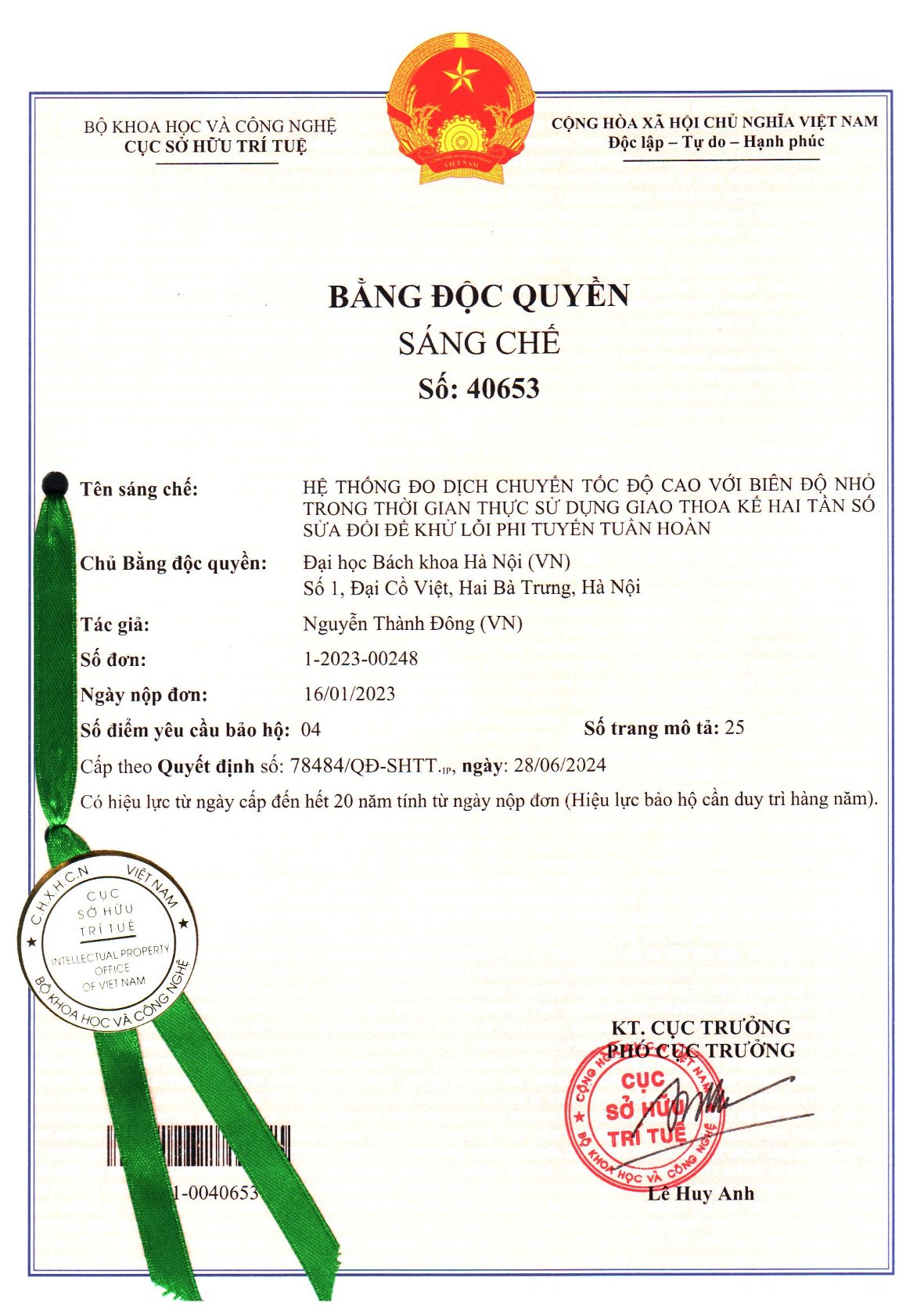

HỆ THỐNG ĐO DỊCH CHUYỂN TỐC ĐỘ CAO VỚI BIÊN ĐỘ NHỎ TRONG THỜI GIAN THỰC SỬ DỤNG GIAO THOA KẾ HAI TẦN SỐ SỬA ĐỔI ĐỂ KHỬ LỖI PHI TUYẾN TUẦN HOÀN

Tác giả chính: Nguyễn Thành Đông
PTN NC Kỹ thuật chính xác và đo lường thông minh
Ngày cấp văn bằng: 28/06/2024
Tóm tắt: Sáng chế đề cập đến hệ thống đo dịch chuyển tốc độ cao với biên độ nhỏ trong thời gian thực sử dụng giao thoa kế hai tần số sửa đổi để khử lỗi phi tuyến tuần hoàn. hệ thống đo dịch chuyển tốc độ cao với biên độ nhỏ trong thời gian thực sử dụng giao thoa kế hai tần số sửa đổi để khử lỗi phi tuyến tuần hoàn này bao gồm: nguồn laze hai tần số (100), giao thoa kế (200), máy đo pha (300) và máy tính (400), trong đó: nguồn laze hai tần số (100) phát ra hai chùm tia laze với hai tần số f1 và f2 được tách biệt với nhau trong không gian; giao thoa kế (200) bao gồm:  ba bộ tách chùm tia BS (201), (202) và (203), hai tấm một phần tư bước sóng (204) và (205), gương phẳng phản xạ tham chiếu (206) được gắn cố định, gương phẳng phản xạ đo (207) được di chuyển nhờ bàn dịch chuyển áp điện PZT (208), hai tấm phân cực (209) và (210) và hai cảm biến quang (211) và (212);  máy đo pha (300) bao gồm: hệ thống xử lý tín hiệu tương tự (301) kết nối với hệ thống xử lý tín hiệu số (304) qua cổng giao tiếp dữ liệu USB, hệ thống xử lý tín hiệu tương tự (302) kết nối với hệ thống xử lý tín hiệu số (305) qua cổng giao tiếp dữ liệu USB, mạch đếm đồng bộ CLK (303) và bộ trừ (306).
