HỆ THỐNG GIAO THOA KẾ HAI TẦN SỐ HETERODYNE ĐO DỊCH CHUYỂN TỐC ĐỘ CAO VÀ ĐỘ PHÂN GIẢI CAO

Thứ bảy - 31/01/2026 21:53

Tác giả chính: Nguyễn Thành Đông
PTN NC Kỹ thuật chính xác và đo lường thông minh

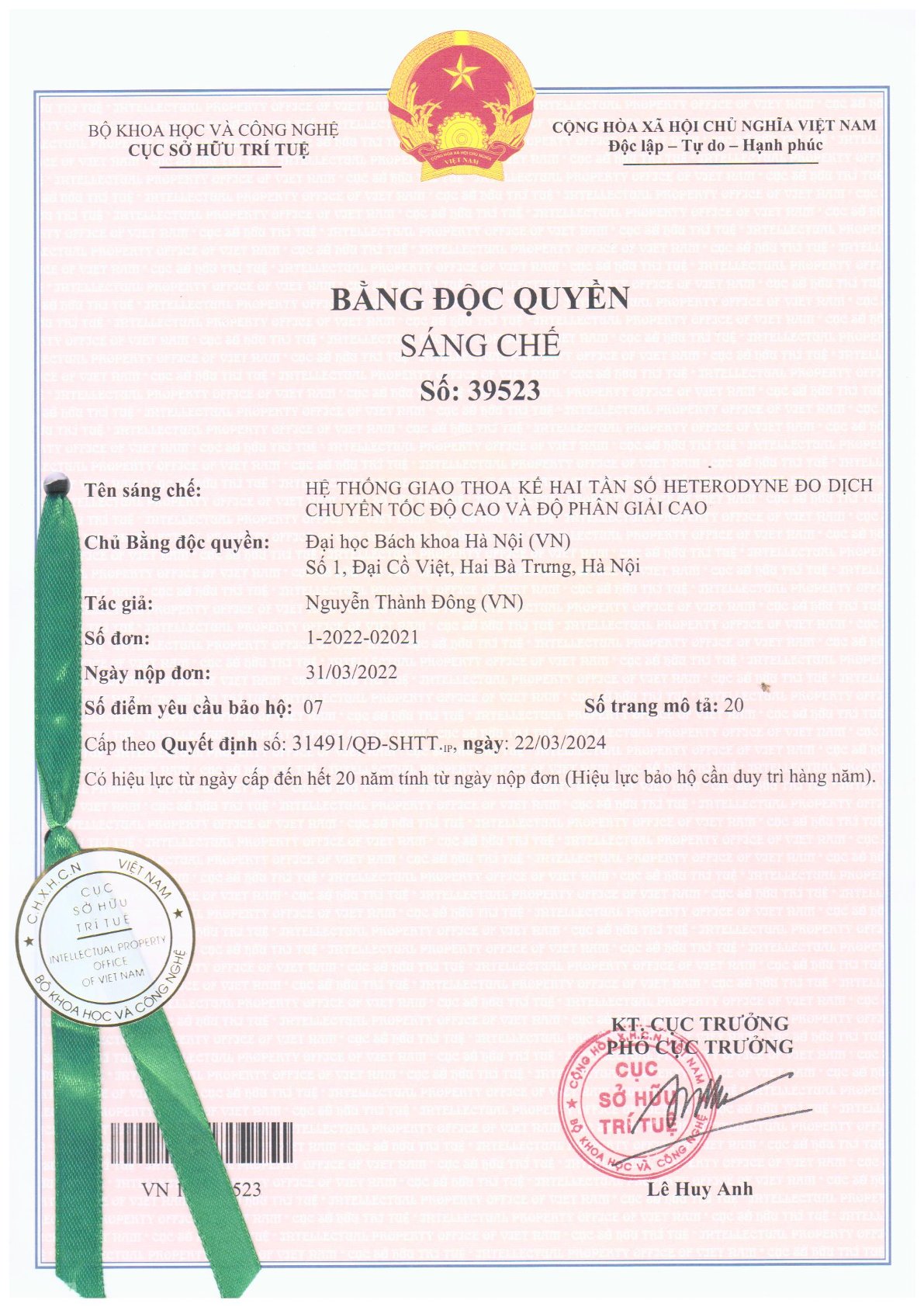

Ngày cấp văn bằng: 22/03/2024
Tóm tắt: Sáng chế đề xuất hệ thống giao thoa kế hai tần số Heterodyne đo dịch chuyển tốc độ cao và độ phân giải cao bao gồm: cụm nguồn laze hai tần số ổn định (100), giao thoa kế hai tần số heterodyne (200), máy đo pha dựa trên nguyên lý vòng khóa pha đơn (300) và máy tính (400). Nguồn laze phát ra hai tia laze tách biệt với nhau trong không gian hướng về giao thoa kế trong đó nguồn laze thứ nhất (11) là một đầu laze He–Ne được ổn định tần số, nguồn laze thứ hai (12) là hai đầu laze ổn định tần số có cùng bước sóng trung tâm l₀. Tần số một trong hai đầu laze được điều chỉnh theo tần số của đầu laze còn lại nhờ kỹ thuật vòng khóa pha. Giao thoa kế (200) có có cấu hình đối xứng với hai tia laze vào tách biệt với nhau trong không gian. Hai tia ra là hai chùm tia giao thoa mà sự lệch pha giữa chúng tỉ lệ với quãng đường dịch chuyển của gương đo. Máy đo pha (300) dựa trên kỹ thuật vòng khóa đơn PLL để xác định sự lệch pha giữa hai tín hiệu giao thoa tạo ra từ hai tia giao thoa trên. Máy đo pha gồm hai tín hiệu vào (tham chiếu Ir = Acos(Dwt) và đo Im = Bcos(Dwt+q_m)) và một tín hiệu ra (sự lệch pha q_m). Ir được chia thành hai phần Ir1 và Ir2 và bị dịch pha đi F –p/2 và F rad nhờ hai bộ dịch pha tương ứng. Máy tính (400) tính sự thay đổi pha F ra dịch chuyển L và lưu lại.
